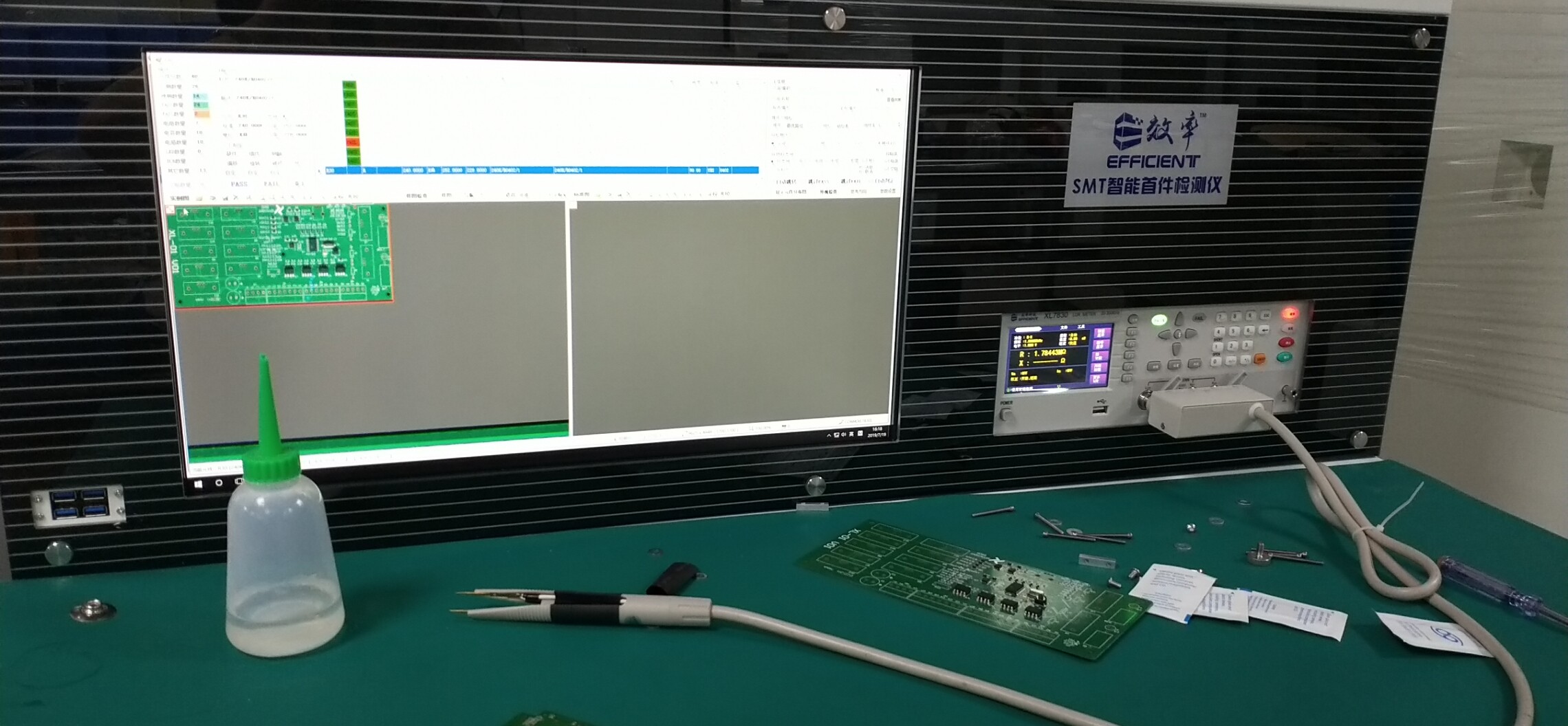

　　SMT智能首件檢測系統主要用于電子廠SMT生產過程的首件檢測，該設備的原理是將要做首件的PCBA通過整合BOM表、坐標及高清掃描的首件圖像自動生成檢測程序，快速準確的對元件進行檢測，并自動判定結果，生成首件報表，達到提高生產效率及產能，同時增強品質管控的目的。

　　SMT首件測試儀檢測步驟如下：

　　1.準備BOM表(XLS)、XY坐標(XLS)、待測PCB

　　2.使用向?qū)?dǎo)入BOM表、軟件自動分析元件規格(元件類別、標準值等)、自動驗證BOM正確性(用量錯、位號重復等)

　　3.使用向?qū)?dǎo)入XY坐標、軟件自動關聯BOM表、自動驗證坐標數據正確性(多貼、漏貼等)

　　4.打開掃描倉，放入PCB并掃描，取四點坐標進行坐標數據與PCB圖像的坐標匹配(類似貼片機取Mark點)

　　5.打開機器視覺檢測模塊，軟件自動檢測帶絲印元件(首次檢測需要制作標準)

　　6.打開LCR檢測模塊，逐一測量電路板上的電阻、電容、電感，軟件自動讀取實測值并與標準值進行比較，同時生成檢測報告

溫馨提示：欲了解更多SMT智能首件檢測儀相關信息請?jiān)L問效率科技SMT官網，或撥打聯系電話0755-89765552咨詢。
