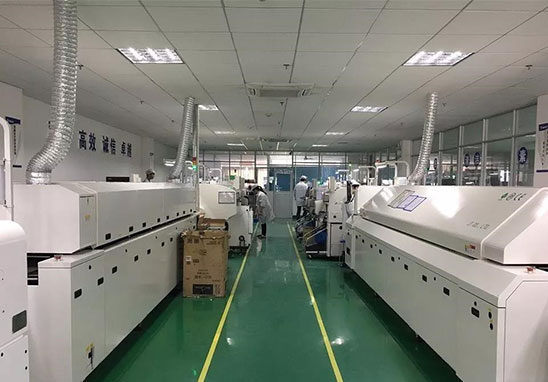

深圳宏力捷自有SMT貼片廠，可提供最小封裝0201元器件SMT貼片加工服務。貼片廠配備3條富士高速貼片流水線、2條DIP插件生產線，附載AOI光學檢測儀、全自動錫膏印刷機等專業SMT加工設備，可提供SMT打樣和批量加工服務，接下來為大家介紹SMT貼片加工費用為什么按“點”計算。
SMT貼片加工費用按“點”計算的原因
SMT貼片加工價格的計算幾乎處于透明階段，多少點算法非常簡單。但是，首先，需要澄清“點”的概念。不同的公司采用不同的算法，但是對于PCB板，最終的SMT貼片加工成本是相同的總價。
SMT貼片加工的主要目的是將SMT組件安裝到PCB焊盤上。一些公司以一個焊點為點，而其他公司以兩個焊縫為點。本文以焊接板計算為例。您只需要計算PCB板上焊盤的數量，但是對于某些特殊組件，例如電感，大電容，IC等，則需要額外的計算。具體的經驗方法如下：例如，電感可以計為10點，并且IC可以根據引腳數折疊為一半（例如40引腳IC可以計為20點）。根據上述方法，您可以輕松地計算出整個PCB的焊點總數。
下一步是確定焊點的單價。目前，焊點的單價在0.008?0.03元/焊點不等，這取決于SMT加工的技術難度和SMT廠家的要求以及對SMT貼片質量的控制能力。通常便宜，可能沒有測試環節，沒有材料檢驗環節，因?yàn)檎鶶MT貼片質量無法得到保證，產品的一致性和可靠性也會有很大的隱患。貼劑價格稍高的制造商將進行質量控制，并且還可以提供更好的交貨周期和服務?？蛻艨梢愿鶕?jù)自己的條件選擇SMT貼片加工供應商。
深圳宏力捷SMT貼片加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
SMT加工服務流程
1. 項目咨詢/報價：客戶提供完整PCBA資料報價；
2. 客戶下單：客戶確認報價，簽訂合同，支付預付款；
3. 工程評估：工程評估客供資料，轉化為最終生產資料；
4. 采購原料：采購根據生產資料，安排PCB制板和元件采購；
5. PCBA生產：齊板齊料后，進行SMT、DIP焊接加工；
6. PCBA測試：根據客戶需求對產品進行測試；
7. 包裝售后：客戶支付尾款，PCBA打包出貨。
