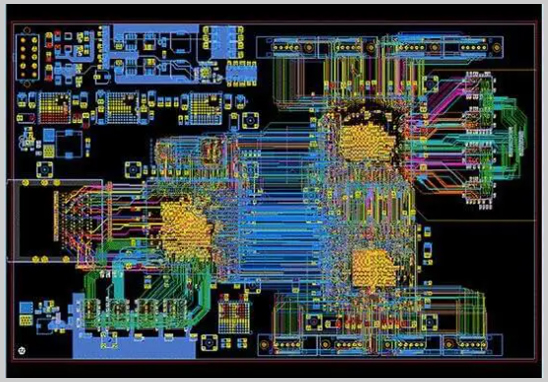

PCB layout設計公司
深圳宏力捷電子是專業PCB layout設計公司，我們提供高性能和高可靠性的PCB設計， 高速、高密度PCB設計, A/D 混合 PCB 設計, 模擬, 射頻電路板設計 以滿足客戶不同的PCB設計和布局要求?？蛻糁恍杼峁┰韴D，我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。
PCB layout設計需提供資料
1、原理圖：可以產生正確網表（netlist）的完整電子文檔格式；
2、機械尺寸：提供定位器件的具體位置、方向標識，以及具體限高位置區域的標識；
3、器件封裝：提供器件封裝庫或者電子物料規格書；
4、布線指南：對于特殊信號具體要求的描述，以及阻抗、疊層等的設計要求。
PCB layout設計能力
- PCB最高設計層數：無限制；
- 最大設計PIN數：60000；
- 最大設計連接數：42000；
- 設計最小線寬：2.5mil；
- 設計最小間距：2.5mil；
- 設計最小孔徑：4mil(鐳射孔)；
- 最多BGA數目：10；
- 最小BGA PIN間距：0.4mm；
- 最大BGA PIN數：4200；
- 最大網絡數量：15000。
PCB layout設計服務流程
1. 客戶提供原理圖咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
