一、QFN封裝PCB設計基本介紹
QFN（Quad Flat No Lead）是一種相對比較新的IC封裝形式，但由于其獨特的優勢，其應用得到了快速的增長。QFN是一種無引腳封裝，它有利于降低引腳間的自感應系數，在高頻領域的應用優勢明顯。QFN外觀呈正方形或矩形，大小接近于CSP，所以很薄很輕。元件底部具有與底面水平的焊端，在中央有一個大面積裸露焊端用來導熱，圍繞大焊端的外圍四周有實現電氣連接的I/O焊端，I/O焊端有兩種類型：一種只裸露出元件底部的一面，其它部分被封裝在元件內；另一種焊端有裸露在元件側面的部分。
QFN采用周邊引腳方式使PCB布線更靈活，中央裸露的銅焊端提供了良好的導熱性能和電性能。這些特點使QFN在某些對體積、重量、熱性能、電性能要求高的電子產品中得到了重用。
由于QFN是一種較新的IC封裝形式，IPC-SM-782等
PCB設計指南上都未包含相關內容，本文可以幫助指導用戶進行QFN的焊盤設計和生產工藝設計。但需要說明的是本文只是提供一些基本知識供參考，用戶需要在實際生產中不斷積累經驗，優化焊盤設計和生產工藝設計方案，以取得令人滿意的焊接效果。
二、QFN封裝描述
QFN的外形尺寸可參考其產品手冊，它符合一般工業標準。QFN通常采用JEDEC MO-220系列標準外形，在焊盤設計時可以參考這些外形尺寸（示例如圖1）。

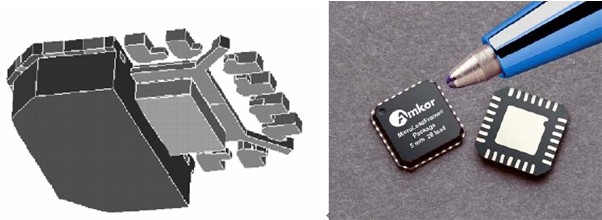

圖1 QFN元件三維剖視圖和實物外觀
三、QFN通用PCB設計指南
QFN的中央裸焊端和周邊I/O焊端組成了平坦的銅引線結構框架，再用模鑄樹脂將其澆鑄在樹脂里固定，底面露出的中央裸焊端和周邊I/O焊端，均須焊接到PCB上。
PCB焊盤設計應該適應工廠的實際工藝能力，以求取得最大的工藝窗口，得到良好的高可靠性焊點。需要說明的是中央裸焊端的焊接，通過“錨”定元件，不僅可以獲得良好的散熱效果，還可以增強元件的機械強度，有利于提高周邊I/O焊端的焊點可靠性。針對QFN中央裸焊端而設計的PCB散熱焊盤，應設計導熱過孔連接到PCB內層隱藏的金屬層。這種通過過孔的垂直散熱設計，可以使QFN獲得完美的散熱效果。
四、QFN焊盤設計指南
1、周邊I/O焊盤
PCB I/O焊盤的設計應比QFN的I/O焊端稍大一點，焊盤內側應設計成圓形以配合焊端的形狀，詳細請參考圖2和表1。
圖2 典型的QFN元件焊端和PCB 焊盤外觀圖
|
典型的QFN元件I/O焊端尺寸 |
典型的PCB I/O焊盤設計指南 |
|
焊盤間距 |
焊盤寬度 |
焊盤長度（L） |
焊盤寬度（X） |
外延（Tout） |
內延（Tin） |
|
0.8 |
0.33 |
0.6 |
正常0.42 |
最小0.15 |
最小0.05 |
|
0.65 |
0.28 |
0.6 |
正常0.37 |
最小0.15 |
最小0.05 |
|
0.5 |
0.23 |
0.6 |
正常0.28 |
最小0.15 |
最小0.05 |
|
0.5 |
0.23 |
0.4 |
正常0.28 |
最小0.15 |
最小0.05 |
|
0.4 |
0.2 |
0.6 |
正常0.25 |
最小0.15 |
最小0.05 |
表1 I/O焊盤設計指南
如果PCB有設計空間， I/O焊盤的外延長度（Tout）大于0.15mm，可以明顯改善外側焊點形成，如果內延長度（Tin）大于0.05mm，則必須考慮與中央散熱焊盤之間保留足夠的間隙，以免引起橋連。
2、中央散熱焊盤
中央散熱焊盤應設計比QFN中央裸焊端各邊大0-0.15mm，即總的邊長大出0-0.3mm，但是中央散熱焊盤不能過分的大，否則，會影響與I/O焊盤之間的合理間隙，使橋連概率增加。此間隙最小為0.15mm，可能的話，最好是0.25mm或更大。
3、散熱過孔
散熱過孔應按1.0mm-1.2mm的間隙均勻分布在中央散熱焊盤上，過孔應連通到PCB內層的金屬接地層上，過孔直徑推薦為0.3mm-0.33mm。
雖然增加過孔（減小過孔間隙），表面上看好象可以改善熱性能，但因?yàn)樵黾舆^(guò)孔的同時也增加了熱氣回來的通道，所以實際效果不確定，需要根據實際PCB的情況來決定（如PCB散熱焊盤尺寸、接地層）。
4、阻焊層設計
目前有兩種阻焊層設計類型：SMD（Solder Mask Defined）和NSMD（Non-Solder Mask Defined）。SMD：阻焊層開口小于金屬焊盤；NSMD：阻焊層開口大于金屬焊盤。
由于在銅腐蝕工藝中更易控制，所以NSMD工藝更優選。而且SMD工藝會使焊盤阻焊層與金屬層重疊區域壓力集中，在極端疲勞條件下容易使焊點開裂。采用NSMD工藝則使焊錫圍繞在金屬焊盤邊緣，可以明顯改善焊點的可靠性。
由于以上原因，在中央散熱焊盤和周邊I/O焊盤的阻焊層設計中一般都推薦采用NSMD工藝。但是，在尺寸相對比較大的中央散熱焊盤阻焊層設計中應該采用SMD工藝。
在采用NSMD工藝時，阻焊層開口應比焊盤大120um-150um，即在阻焊層與金屬焊盤之間留有60um-75um的間隙，弧形焊盤應設計相應的弧形阻焊層開口與之匹配，特別是在拐角處應有足夠的阻焊層以阻止橋連。
每個I/O焊盤應單獨設計阻焊層開口，這樣可以使I/O相鄰焊盤之間布滿阻焊層，阻止相鄰焊盤之間形成橋連。但是，針對I/O焊盤寬度為0.25mm，間距只有0.4mm的細間距QFN，只能將處于一邊的所有I/O焊盤統一設計一個大的開口，這樣I/O相鄰焊盤之間就沒有了阻焊層。
I/O焊盤之間有阻焊層 I/O焊盤之間無阻焊層
有些QFN的中央裸焊端設計過大，使得與周邊I/O焊端之間的間隙很小，很容易引起橋連。在這種情況下，PCB散熱焊盤的阻焊層設計應采用SMD工藝，即阻焊層開口應每邊縮小100um，以增加中央散熱焊盤與I/O焊盤之間的阻焊層面積。
阻焊層應覆蓋散熱焊盤上的過孔，以防止焊錫從散熱過孔中流失，使QFN中央裸焊端與PCB中央散熱焊盤之間形成空焊。過孔阻焊層的直徑應比過孔直徑大100um，建議在PCB背面涂布阻焊油堵塞過孔，這樣可以在正面散熱焊盤上會形成許多空洞，這些空洞有利于在回流焊接過程中釋放氣體，并圍繞過孔形成更大的氣泡，需要特別說明的是，這些氣泡的存在不會影響熱性能、電性能和焊點可靠性，是可以接受的。
